Таблицы Маршрутов (Route Tables)
Таблицы маршрутизации — это структуры данных, используемые в сетях для определения маршрутов, по которым данные передаются от источника к назначению. Таблицы маршрутизации содержат информацию о том, как направлять пакеты в зависимости от их адресов, и играют важную роль в сетевой инфраструктуре.
Основные аспекты таблиц маршрутизации:
Определение маршрутов:
- Каждая запись в таблице маршрутизации включает целевую подсеть, маску сети и адрес следующего перехода (next hop), к которому должны быть направлены пакеты.
- Это позволяет сетевым устройствам, таким как маршрутизаторы и коммутаторы, принимать решения о маршрутизации трафика.
Типы маршрутов:
- Статические маршруты: Настраиваются вручную администратором и не изменяются автоматически. Используются в случаях, когда известен фиксированный путь для трафика.
- Динамические маршруты: Автоматически обновляются протоколами маршрутизации, такими как RIP, OSPF или BGP, что позволяет адаптироваться к изменениям в сети.
Приоритет маршрутов:
- Записи в таблицах маршрутизации могут иметь разные приоритеты. Если существуют несколько маршрутов к одной и той же подсети, выбирается маршрут с наивысшим приоритетом.
- Приоритет может определяться метрикой, стоимостью или другими факторами.
Создание таблицы маршрутизации
Чтобы создать таблицу маршрутизации:
Перейдите в раздел «Сеть» > «Таблицы маршрутизации» .
На верхней панели инструментов нажмите «Создать» .

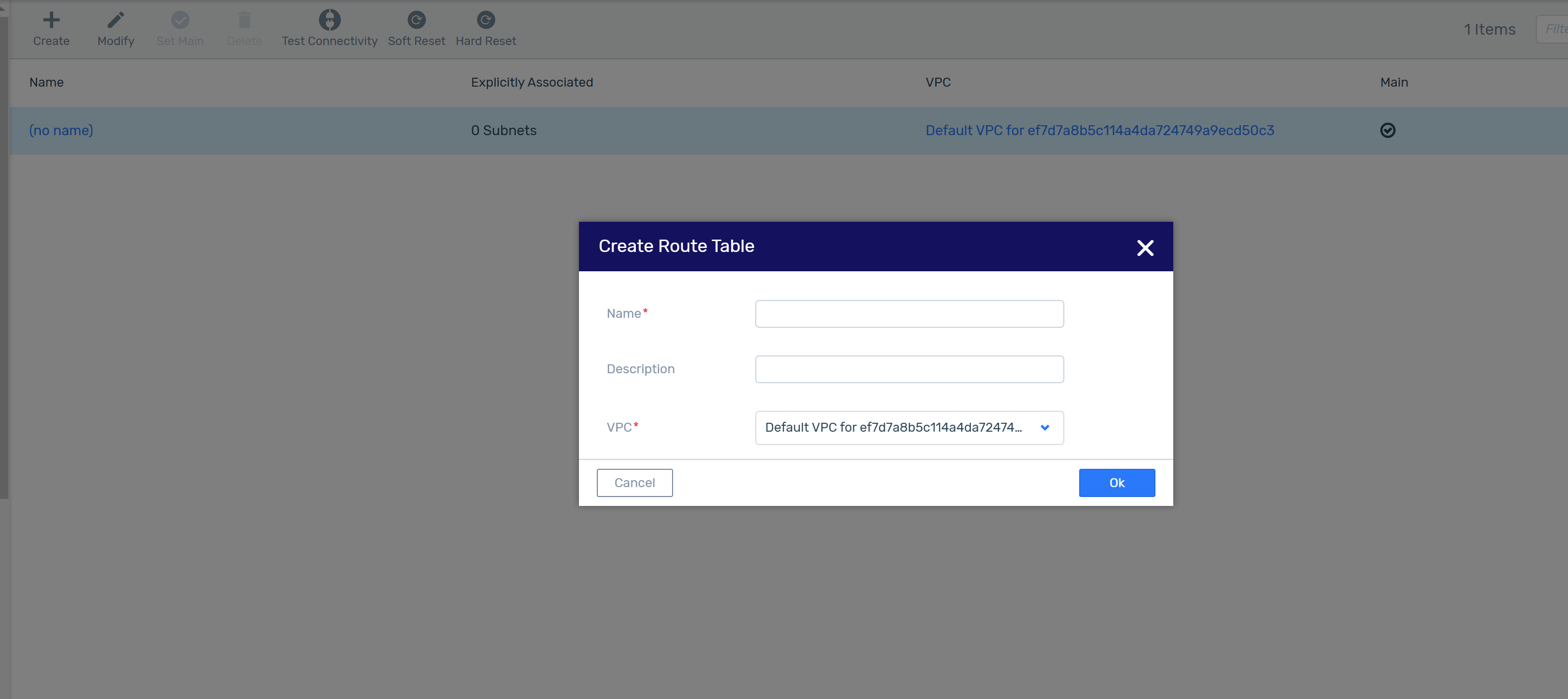

В диалоговом окне «Создать таблицу маршрутов» введите следующее:
Имя — имя таблицы маршрутизации.
Описание — необязательное описание таблицы маршрутизации.
VPC — VPC, связанный с этой таблицей маршрутизации.
Нажмите OK. Таблица маршрутов создается с одной записью для локального маршрута для связи внутри VPC.
Операции с таблицей маршрутов

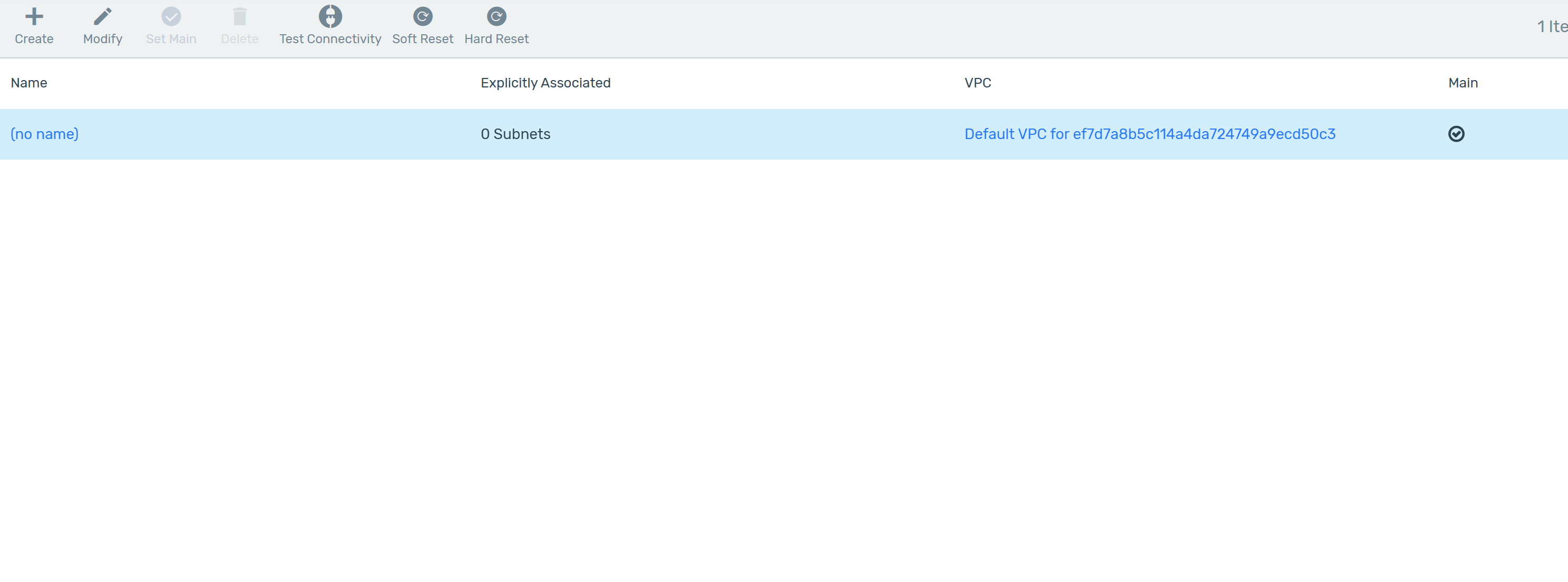

После создания таблицы маршрутизации она отображается в списке таблиц маршрутизации в представлении Networking > Route Tables . Следующие операции можно выполнить, выбрав таблицу маршрутизации из списка и щелкнув соответствующий значок.
Из верхней панели инструментов:
Изменить — изменить имя таблицы маршрутизации.
Установить основную таблицу — установить таблицу маршрутизации в качестве основной таблицы для VPC, заменив предыдущую таблицу по умолчанию.
Удалить
Тестирование подключения — используйте ping или arping для тестирования подключения к определенному IP-адресу, покрытому маршрутами, определенными в таблице маршрутизации. Для получения дополнительной информации о тестировании таблицы маршрутизации см. Тестирование подключения таблицы маршрутизации .
Мягкий сброс — перепривязка всех портов таблицы маршрутизации.
Hard Reset — перезапуск таблицы маршрутизации.
Из нижней панели инструментов:

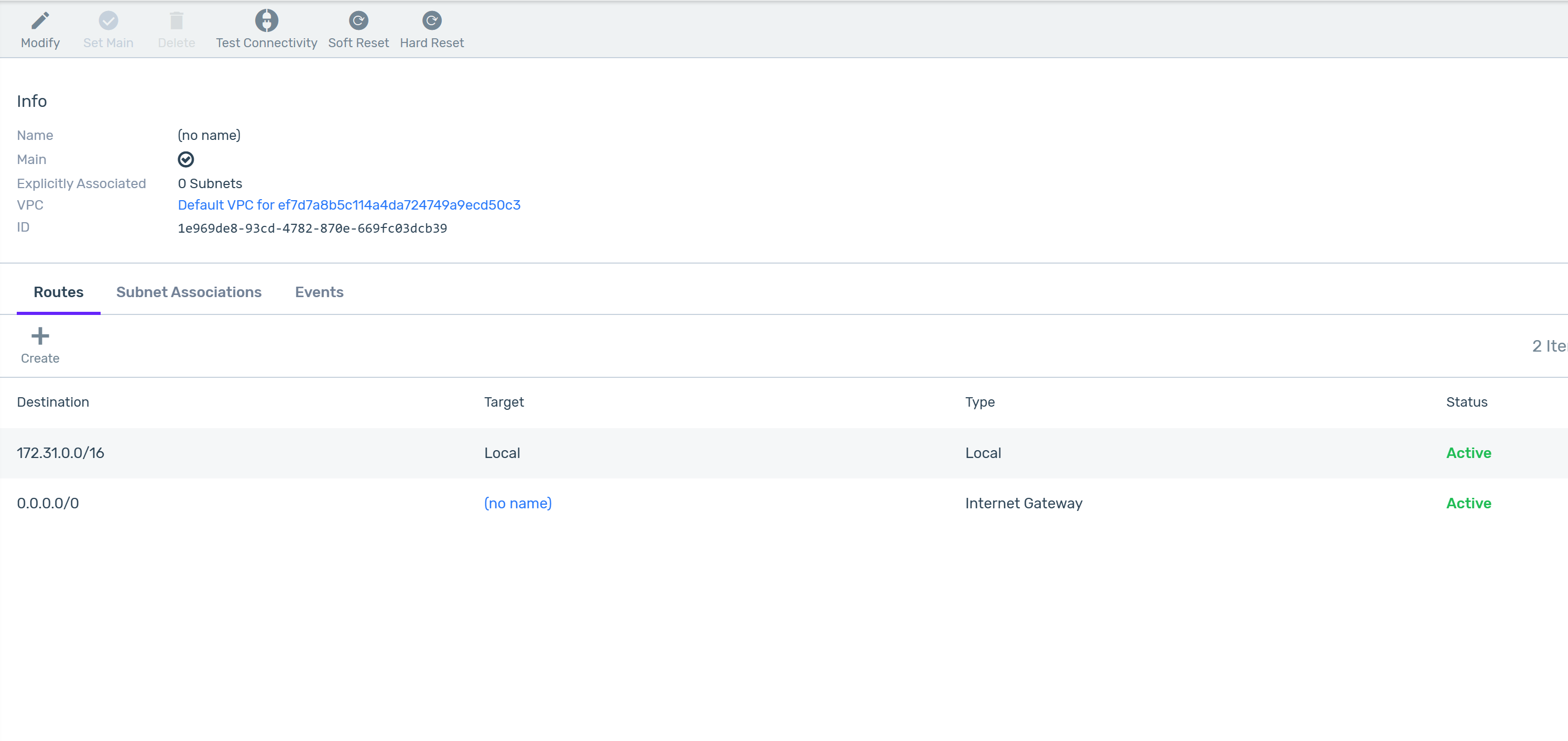

Добавить маршрут — чтобы добавить маршрут в таблицу, выберите вкладку «Маршруты» в нижней части окна и нажмите «Создать» .
Ассоциировать подсети — чтобы связать подсеть с таблицей маршрутизации, выберите вкладку Ассоциации подсетей в нижней части представления и нажмите Ассоциировать . Ассоциация подсети позволяет пользователю связать существующую подсеть с таблицей маршрутизации, когда подсеть явно не указана в таблице.
События — для просмотра событий конфигурации (информации) или сигналов тревоги для таблицы маршрутизации выберите вкладку «События» в нижней части представления.
